Estación Transformadora 132/33/13,2kV

Está en servicio desde noviembre de 1998, construyéndose sobre un terreno de ubicación inmejorable por su cercanía a la línea de 132 KV de la Empresa Provincial de la Energía, que va costeando la Avda. de Circunvalación.
La Instalación posee tres niveles de tensión 132/33/13,2 KV cuyas particularidades se detallan a continuación:

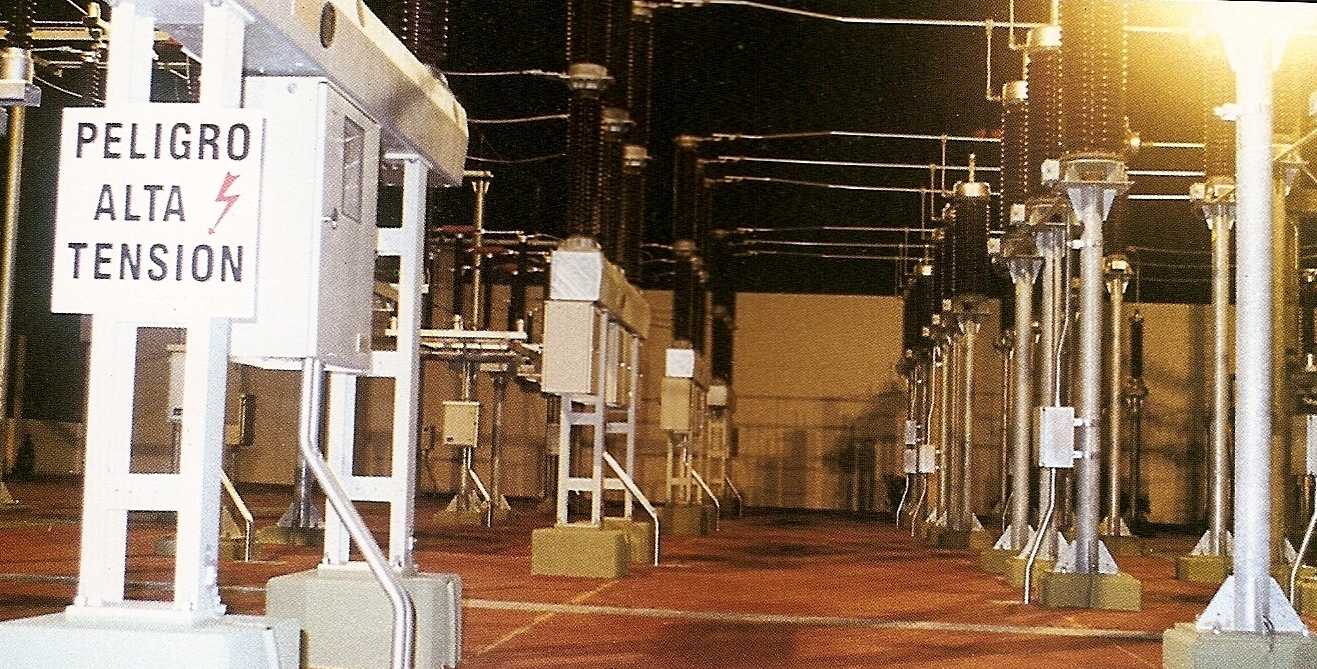

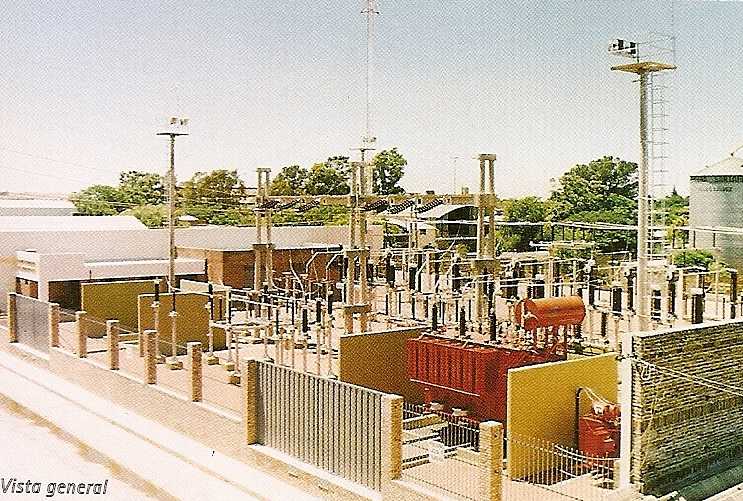

a) Instalaciones de Alta Tensión en intemperie: se adoptó el esquema de "simple juego de barras" con acoplamiento longitudinal. Posee dos campos de entrada y/o salida de línea con un seccionamiento by-pass y dos campos de acometida a los transformadores de potencia (campo 1: 50/50/50 MVA y campo 2: 30/30/20 MVA).


b) Instalaciones de Media Tensión en interior (33 y 13,2 KV.): se adoptó el esquema de "simple juego de barras", con acoplamiento longitudinal, desarrollado en celdas metálicas de interior de seguridad aumentada.


c) Sistema de Protecciones: las protecciones que se incorporaron son de última generación de tipo numéricas.

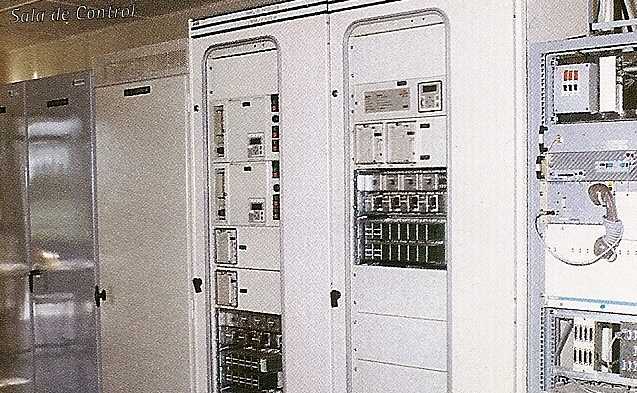

d) Sistema de Control: el sistema de control incorporado, es de moderna concepción y contempla la posibilidad de tres puestos de comando, desde un tablero de comando local ubicado en el interior de la sala de control, una segunda posibilidad desde el puesto local informatizado ubicado en la misma sala y finalmente en forma remota desde una jerarquía superior por medio de un radioenlace con el Centro de Control Operativo de la Empresa Provincial de la Energía. Esto posibilita que las instalaciones en un futuro cercano sean "no atendidas" y monitoreadas en forma remota.


e) Operación: el diseño de la Estación Transformadora "Villa Gdor. Gálvez" prevé que la operación de las instalaciones sea compartida entre la Cooperativa y la Empresa Provincial de la Energía, cada una en el ámbito de sus jurisdicciones.

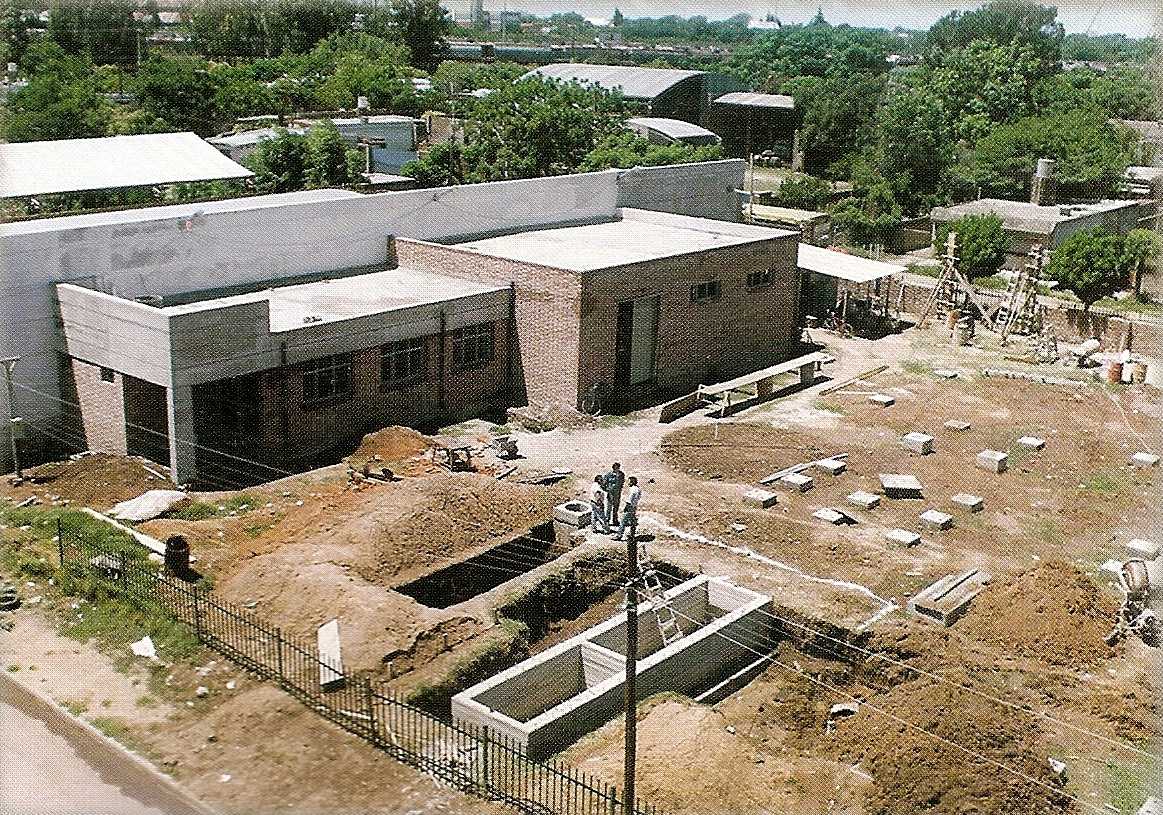

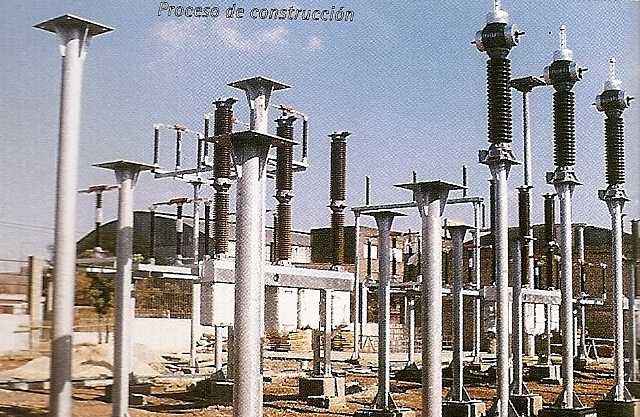

f) Obras Civiles: comprendió la ejecución de la playa de maniobra y transformación en Alta Tensión y la construcción de un edificio de 216 m2 destinado a Sala de Celdas, Sala de Control y demás dependencias menores.


g) Provisiones: un aspecto que merece destacarse es que las provisiones del equipamiento involucrado correspondieron a empresas líderes mundiales en el ramo y los productos utilizados fueron siempre de última generación. Otro detalle interesante es la alta participación de productos argentinos utilizados en las obras.


h) Beneficios: atención del crecimiento de la demanda sin limitaciones, regulación eficiente de la tensión de suministro y reducción de cortes y su duración.


Desde la Estación Transformadora se alimentan las tres Plantas Transformadoras y Distribuidoras, a partir de las cuales, se provee a los 27000 usuarios.


La Energía Recibida está en el orden de 243.000 MWH con una Demanda Máxima de 46,84 MW.
